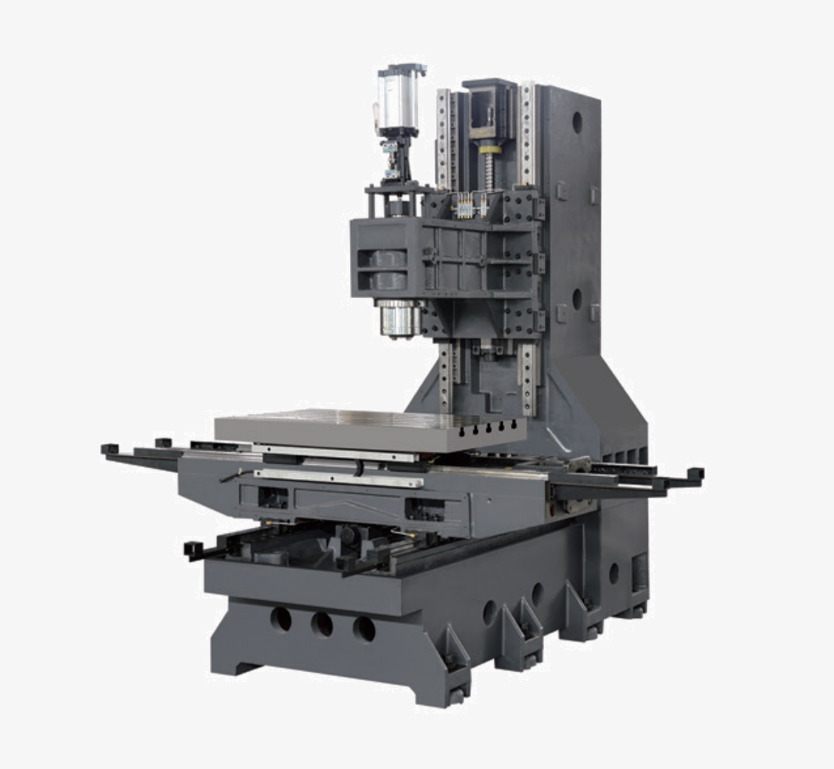

床身结构坚固、能承受高速运动产生的惯量。
X/Y/Z三轴采用高速静音螺杆、静音线轨使热变位少精度高。
48米调整位移，可节省非加工时间50%。
加宽加高立柱设计，预留安装第四、第五轴空间。
进口三轴护罩保护螺杆线轨提高机床使用寿命。

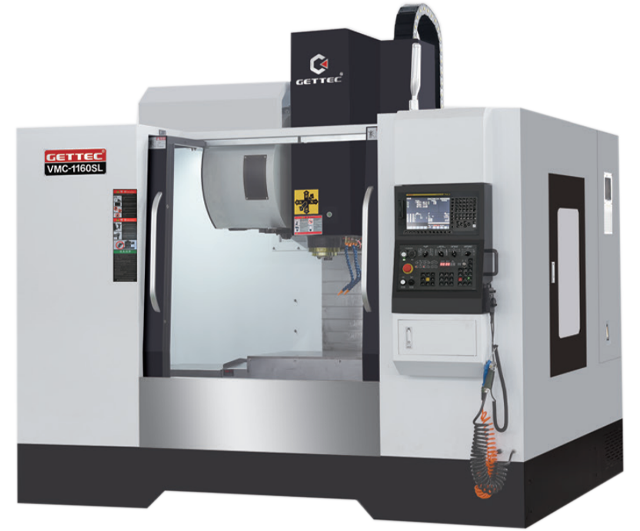

| 机床数据 | 单位 | VMC-850SL | VMC-855SL | VMC-1160SL | VMC-1370SL | VMC-1580SL |
| X轴行程 | mm | 800 | 800 | 1100 | 1300 | 1500 |
| Y轴行程 | mm | 500 | 550 | 600 | 700 | 800 |
| Z轴行程 | mm | 500 | 550 | 600 | 700 | 800 |
| 主轴端面至工作台面距离 | mm | 150-650 | 120-670 | 125-725 | 110-810 | BT40: 190-890 BT50: 155-855 |
| 主轴中心至立柱防护面距离 | mm | 550 | 570 | 650 | 750 | 855 |
| 工作台尺寸 | mm | 1000×500 | 1000×550 | 1200×600 | 1400×700 | 1600×800 |
| 最大承重 | kg | 400 | 450 | 800 | 1000 | 1500 |
| 工作台T型槽（数目尺寸间距） | mm | 5-18/90 | 5-18/90 | 5-18/100 | 5-18/110 | 5-22/100 |
| 锥度规格 | BT40 | BT40 | BT40 | BT40（BT50） | BT40（BT50） | |
| 主轴转速（可选配、与控制系统有关） | rpm/min | 12000（标配）/10000 | 10000（标配）/12000 | 10000（标配）/12000 | 10000（标配）/12000 | 6000 |
| 主轴电机 | kw | 7.5 | 7.5/11 | 11/15 | 11/15 | 11/15 |
| 三轴电机（X/Y/Z） | kw | 2/2/3 | 2/2/3 | 3/3/3 | 3/3/3 | 3/3/3.5 |
| 控制系统（可选配） | 三菱、发那科、西门子 | |||||
| X、Y、Z轴快速移动速率 | m/min | 48/48/48 | 36/36/36 | 36/36/36 | 24/24/24 | 24/24/24 |
| 定位精度 | mm | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 |
| 重复定位精度 | mm | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 |
| 气压 | kg/c㎡ | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
| 刀库容量 | 把 | 24 | 24 | 24 | 24 | 24 |
| 机器重量 | T | 4.5 | 5 | 7 | 9.5 | 12 |
| 机器尺寸（长×宽×高） | mm | 2500×2200×2700 | 2600×2200×2800 | 3200×2600×2800 | 3600×2800×2850 | 4300×3200×2900 |
因技术更新，产品参数如有变化，想不另行通知。
专业的工程技术支持团队，结合客户实际需求和现场情况，提供一对一的技术服务，完成定制化的行业解决方案。
