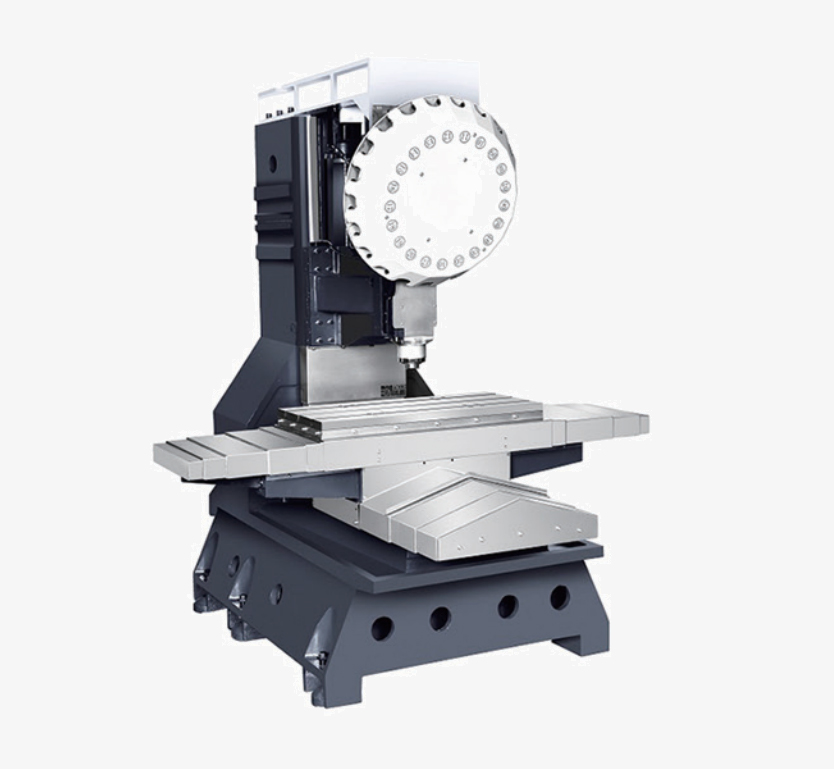

ATC转塔式自动换刀装置，快速换刀（刀对刀）时间为1.4秒。
越大型立柱稳固，不变形能高速位移48m/min。
超大跨距底座，采用六点支撑结构扎实，高速位移，不震动，不变形。
高精、高速、高效连续加工，人性化的对话式介面，便于操作。
机床排屑采用后排式，有最佳排屑角度及超大流量冲屑系统。
| 机床数据 | 单位 | GDT-T6 | GDT-T7 | GDT-T8 | GDT-T9 |
| X轴行程 | mm | 600 | 700 | 800 | 1000 |
| Y轴行程 | mm | 400 | 450 | 500 | 500 |
| Z轴行程 | mm | 300 | 300 | 330 | 330 |
| 主轴端面至工作台面距离 | mm | 150-450 | 150-450 | 150-480 | 150-480 |
| 主轴中心至立柱防护面距离 | mm | 464 | 464 | 546 | 546 |
| 工作台尺寸 | mm | 700×420 | 800×420 | 1000×500 | 1100×500 |
| 最大承重 | kg | 300 | 300 | 350 | 350 |
| 工作台T型槽（数目尺寸间距） | mm | 3-14/125 | 3-14/125 | 5-18/100 | 5-18/100 |
| 锥度规格 | BT30 | BT30 | BT30 | BT30 | |
| 主轴转速（可选配、与控制系统有关） | rpm/min | 20000（标配） | 20000（标配） | 20000（标配） | 20000（标配） |
| 主轴电机 | kw | 5.5 | 5.5 | 5.5 | 5.5 |
| 三轴电机（X/Y/Z） | kw | 1.5/1.5/3.0 | 1.5/1.5/3.0 | 2.0/2.0/3.0 | 2.0/2.0/3.0 |
| 控制系统（可选配） | 三菱、发那科、西门子 | ||||
| X、Y、Z轴快速移动速率 | m/min | 48/48/48 | 48/48/48 | 48/48/48 | 48/48/48 |
| 定位精度 | mm | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 |
| 重复定位精度 | mm | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 |
| 气压 | kg/c㎡ | ≥6 | ≥6 | ≥6 | ≥6 |
| 刀库容量 | 把 | 21 | 21 | 21 | 21 |
| 机器重量 | T | 3.2 | 3.5 | 4.3 | 4.8 |
| 机器尺寸（长×宽×高） | mm | 1900×2350×2750 | 2000×2450×3100 | 2300×2450×3100 | 3100×2550×3100 |
因技术更新，产品参数如有变化，想不另行通知。
专业的工程技术支持团队，结合客户实际需求和现场情况，提供一对一的技术服务，完成定制化的行业解决方案。
