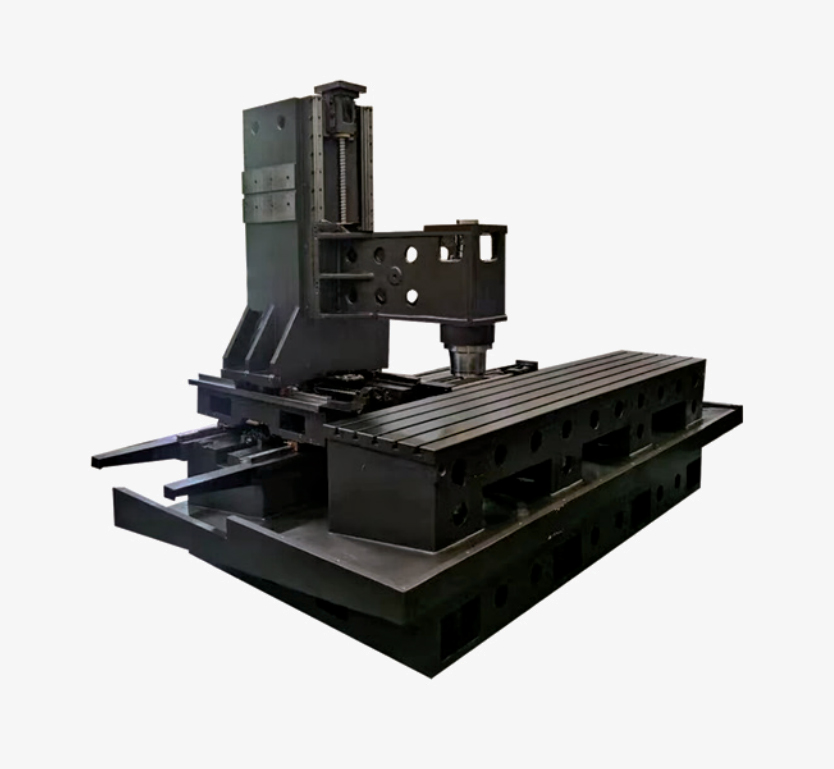

GDT-XC25

型材加工中心系列

适用于微米级电极、精密模具零件铣削加工及金属和特种材料精密孔磨削加工的三轴高速加工中心

信息咨询

机床特点


本系列集钻孔、攻牙、铣削为一体的条形立式加工中心
高低档双速齿轮箱、加大型号的零部件，可满足重型加工的需求
防溅钣金防护设计，安全、可靠、环保
完善的保护报警提醒设计，确保设备长期稳定可靠运行
配有双绞龙加链排的复合排屑，高效、方便、清洁
广泛应用于：工程机械、轨道交通、航天航空等机械加工领域

主要技术规格参数

项目		单位	GDT-XC20	GDT-XC25	GDT-XC30	GDT-XC35	GDT-XC40	GDT-XC45	GDT-XC80
工作台	工作台尺寸 ( 长 × 宽）	mm	2620×550	3100×550	3870×550	4160×550	4930×550	5430×550	8782×550
	工作台最大载重	kg	1500	1500	1500	1500	1500	1500	1500
	T 型槽（槽数 - 槽宽 × 节距）	mm	5-18×100	5-18×100	5-18×100	5-18×100	5-18×100	5-18×100	5-18×100
坐标范围	工作台左右行程（X 轴）	mm	2000	2500	3000	3500	4000	4500	8000
	立柱前后行程（Y 轴）	mm	600	600	600	600	600	600	600
	主轴箱上下行程（Z 轴）	mm	750	750	750	750	750	750	750
	主轴端面至工作台面距离	mm	150~900	150~900	150~900	150~900	150~900	150~900	150~900
主轴	主轴形式	/	直联	直联	直联	直联	直联	直联	直联
	主轴最高转速	rpm	12000	12000	12000	12000	12000	12000	12000
	主轴孔锥度	/	BT40	BT40	BT40	BT40	BT40	BT40	BT40
	主轴外径	mm	Φ150	Φ150	Φ150	Φ150	Φ150	Φ150	Φ150
进给速度	快速移动速度 (X/Y/Z)	m/min	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32
进给速度	切削进给速度	m/min	1~10	1~10	1~10	1~10	1~10	1~10	1~10
电机	主轴电机功率	kW	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11
	进给电机扭矩（X/Y/Z）	N.m	30/30/30（抱闸）	30/30/30（抱闸）	30/30/30（抱闸）	30/30/30（抱闸）	30/30/30（抱闸）	30/30/30（抱闸）	30/30/30（抱闸）
	冷却泵电机	kW	0.55	0.55	0.55	0.55	0.55	0.55	0.55
精度	定位精度	mm	±0.012/300	±0.012/300	±0.015/300	±0.015/300	±0.015/300	±0.015/300	±0.015/300
精度	重复定位精度	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
系统	CNC 系统	/	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC	FANUC
电源	供电电源	KVA	≥ 25	≥ 30	≥ 35	≥ 40	≥ 40	≥ 40	≥ 40
空气压力	空气需求	kg/c㎡	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空气压力	气源流量	m³/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀库	刀库形式	/	圆盘机械手	圆盘机械手	圆盘机械手	圆盘机械手	圆盘机械手	圆盘机械手	圆盘机械手
	刀库容量	pcs	24	24	24	24	24	24	24
	平均换刀时间（刀 - 刀）	sec	2.5	2.5	2.5	2.5	2.5	2.5	2.5
机床尺寸	占地面积（长 × 宽 × 高）	mm	5900×3100×3100	6900×3100×3100	7900×3100×3100	8900×3100×3100	9900×3100×3100	10200×3400×3200	12700×3400×3200
机床尺寸	机床重量 ( 约 )	kg	7000	8000	9000	9500	10000	10500	16000
