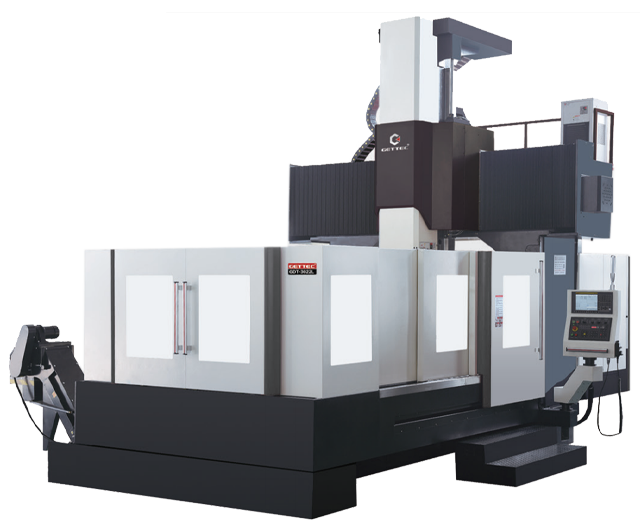

强大的切削能力与卓越的精确度和性能相结合， 令铣削与镗孔操作简单易行。
主轴头可以选配油压锁紧方式的90°侧铣颈。

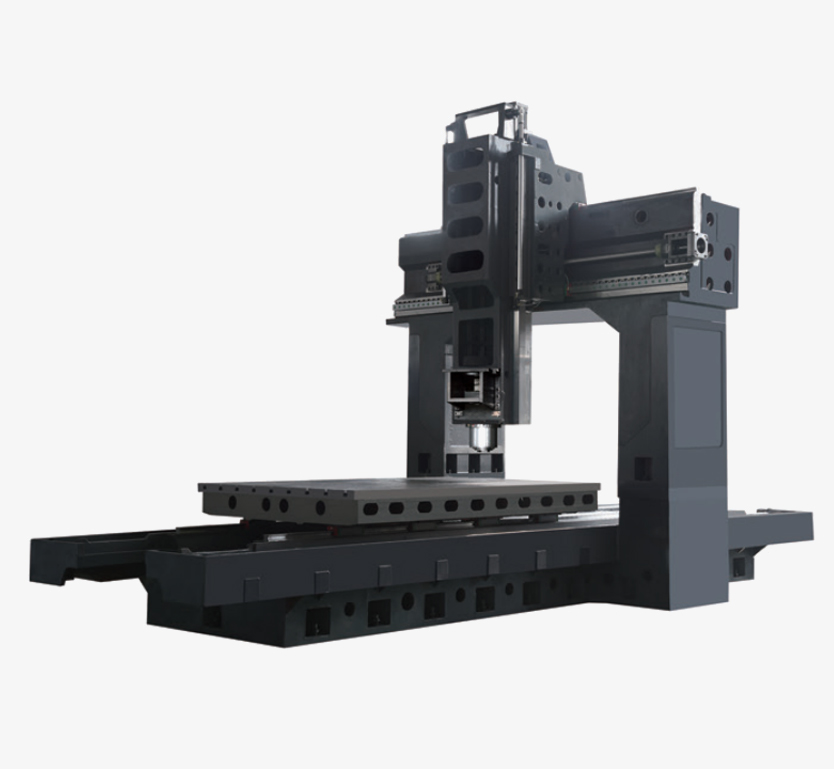

机床床身、立柱、横梁、滑鞍、主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。
主运动采用宽调速交流伺服主电机，选配ZF变速，使得主轴在低速时大扭矩输出，适合重切削，高转速时的恒功率适合精加工。
| 机床数据 | 单位 | GDT-2012L | GDT-2015L | GDT-2518L | GDT-3018L | GDT-3022L | GDT-4022L | GDT-4025L | |
| 工作台面尺寸（宽×长） | mm | 1000×2000 | 1300×2000 | 1620×2500 | 1620×3000 | 1800×3000 | 1800×4000 | 2300×4000 | |
| 工作台移动方向行程（X轴） | mm | 2000 | 2000 | 2500 | 3000 | 3000 | 4000 | 4000 | |
| 主轴滑座移动方向行程（Y轴） | mm | 1200 | 1500 | 1800 | 1800 | 2200 | 2200 | 2500 | |
| 主轴上下移动方向行程（Z轴） | mm | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |
龙门宽度 | mm | 1270 | 1560 | 1820 | 1820 | 2200 | 2550 | 2550 | |
| 主轴端面至工作台面距离 | mm | 200-1000 | 200-1000 | 200-1000 | 280-1080 | 215-1215 | 215-1215 | 215-1215 | |
| 工作台T型（数目-尺寸X间距） | 7-22×120 | 7-22×150 | 9-22×180 | 9-22×180 | 9-22×180 | 9-22×180 | 9-22×200 | ||
| 主轴规格（型号/安装直径） | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | ||
主轴 传动 方式 | 皮带传动 | rpm | - | - | 最高转速6000rpm，减速1.5：1 | ||||
| ZF减速+皮带传动 | rpm | - | - | 最高转速6000rpm，减速1：1.4：1 | |||||
| 齿轮头 | rpm | 最高转速6000 | 最高转速6000 | 最高转速6000 | 最高转速6000 | 最高转速6000 | 最高转速6000 | 最高转速6000 | |
| XYZ轴滚珠丝杆规格 | X:5512；Y:5010； Z:401 | X:6310；Y:5010； Z:5010 | X:8016；Y:6316； Z:5010 | X:8016；Y:6310； Z:5010 | X:8016；Y:6310； Z:5010 | X:8016；Y:6316； Z:5010 | |||
XY轴导轨规格 | 45/55规格重载滚柱线轨 | ||||||||
| Z轴导轨规格 | 矩型滑轨 | 矩型滑轨 | 矩型滑轨 | 矩型滑轨 | 矩型滑轨 | 矩型滑轨 | 矩型滑轨 | ||
| 主轴电机，X/Y/Z三轴伺服电机 | 主轴电机: 18.5Kw广域电机 X:40Nm；Y:30Nm；Z:30Nm | 主轴电机: 18.5Kw广域电机 X:40Nm；Y:30Nm；Z:30Nm | 主轴电机: 18.5Kw广域电机 X:60-100Nm； Y:40Nm；Z:40Nm | 主轴电机: 22KW广域电机； X:40Nm；Y:30Nm；Z:30Nm | 主轴电机: 30KW广域电机； X:60Nm(L2503)，100Nm(L2505)； Y:40Nm； Z:40Nm | ||||
| 工作台承重 | T | 3.5 | 4 | 7 | 7 | 7 | 10 | 16 | |
| 机床重量 | T | 14.5 | 18 | 22 | 25 | 33 | 40 | 45 | |
因技术更新，产品参数如有变化，想不另行通知。
专业的工程技术支持团队，结合客户实际需求和现场情况，提供一对一的技术服务，完成定制化的行业解决方案。
