强大的切削能力与卓越的精确度和性能相结合， 令铣削与镗孔操作简单易行。
主轴头可以选配油压锁紧方式的90°侧铣颈。

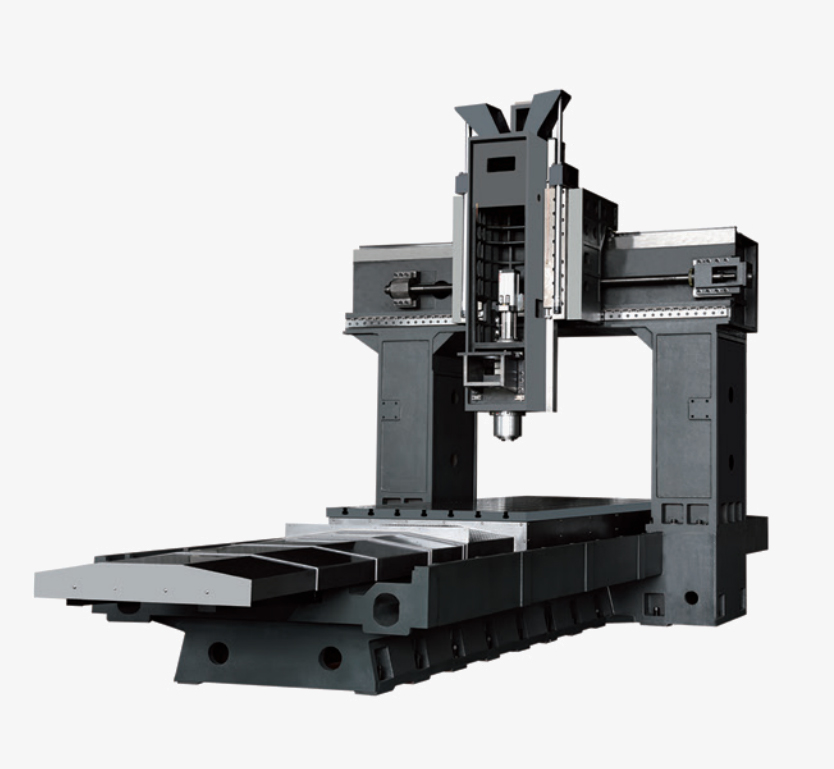

机床床身、立柱、横梁、滑鞍、主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。
主运动采用宽调速交流伺服主电机，选配ZF变速，使得主轴在低速时大扭矩输出，适合重切削，高转速时的恒功率适合精加工。
| 机床数据 | 单位 | GDT-6025L （X轴三线轨支撑） | GDT-4029L （X轴三线轨支撑） | GDT-5029L （X轴三线轨支撑） | GDT-6029L （X轴三线轨支撑） | GDT-6035L （X轴四线轨支撑） | GDT-8035L （X轴四线轨支撑） | |
| 工作台面尺寸（宽×长） | mm | 2300×6000 | 2500×4000 | 2500×5000 | 2500×6000 | 3000×6000 | 3000×8000 | |
| 工作台移动方向行程（X轴） | mm | 6000 | 4000 | 5000 | 6000 | 6000 | 8000 | |
| 主轴滑座移动方向行程（Y轴） | mm | 2700 | 2900 | 2900 | 3800 | 3500 | 3500 | |
| 主轴上下移动方向行程（Z轴） | mm | 1000 | 1000 | 1000 | 1250 | 1250 | 1250 | |
龙门宽度 | mm | 2510 | 2950 | 2950 | 2950 | 3550 | 3550 | |
| 主轴端面至工作台面距离 | mm | 260-1260 | 260-1260 | 260-1260 | 250-1500 | 300-1550 | 300-1550 | |
| 工作台T型（数目-尺寸X间距） | 9-22×180 | 9-22×180 | 9-22×180 | 9-22×180 | 11-28×250 | 11-28×250 | ||
| 主轴规格（型号/安装直径） | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ200 | BT50/Φ200 | ||
主轴 传动 方式 | 皮带传动 | rpm | 最高转速6000，减速比1.5：1 | 最高转速6000，减速比1.5：1 | ||||
| ZF减速+皮带传动 | rpm | 最高转速6000，减速比1:1，4:1 | 最高转速6000，减速比1:1，4:1 | |||||
| 齿轮头 | rpm | 最高转速6000 | 最高转速6000 | |||||
| XYZ轴滚珠丝杆规格 | X：10020；Y:6310；Z：5010 | X：10020；Y：8016；Z：5010 | ||||||
XY轴导轨规格 | X轴55规格重载滚柱线轨，Y轴两条55规格重载线轨 | X轴4条55滚珠线轨，Y轴55规格重载滚柱线轨 | ||||||
| Z轴导轨规格 | 矩型滑轨 | 矩型滑轨 | ||||||
| 主轴电机，X/Y/Z三轴伺服电机 | 主轴电机：22KW广域电机； X：60Nm；Y：30 Nm；Z:40 Nm | 主轴电机：30KW广域电机； X60Nm；Y:40Nm；Z40Nm | ||||||
| 工作台承重 | T | 8 | 18 | 24 | 22 | 24 | 34 | |
| 机床重量 | T | 55 | 50 | 58 | 65 | 75 | 86 | |
因技术更新，产品参数如有变化，想不另行通知。
专业的工程技术支持团队，结合客户实际需求和现场情况，提供一对一的技术服务，完成定制化的行业解决方案。
