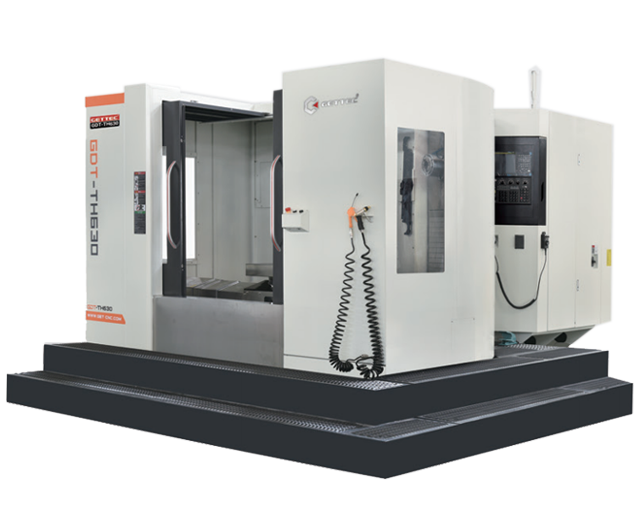

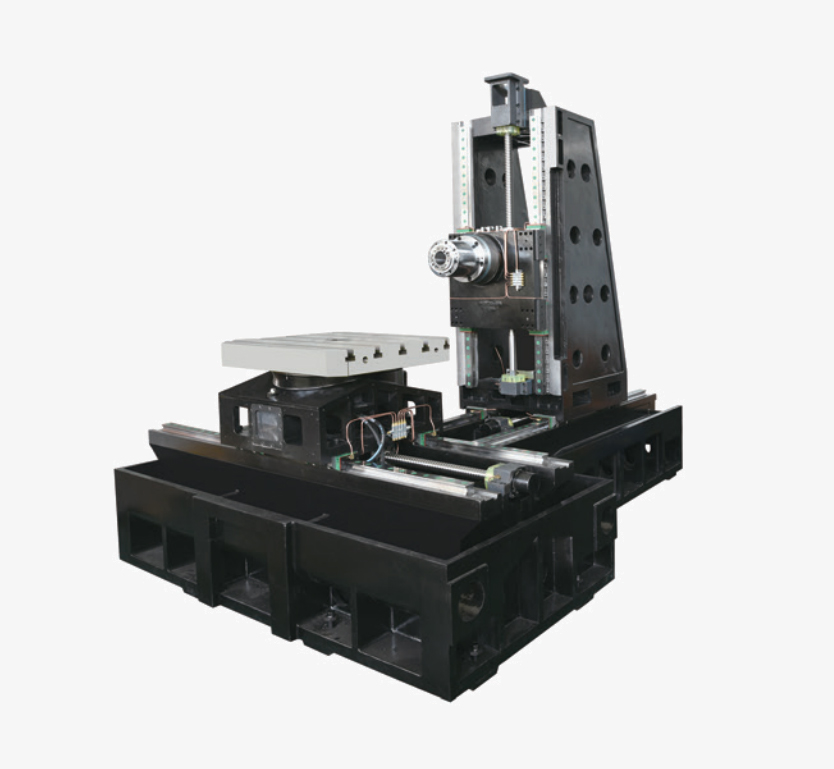

整机采用倒“T”型结构,立柱前后移动,工作台左右移动结构。整机具有高刚性、高稳定性和高可靠性。
三轴采用电机直联驱动的方式,适合高速进给切削。
各轴滚珠丝杠经过预拉伸安装,以进一步提高传动刚性及定位精度。
机床具备自动排屑功能及大流量冲屑功能。防护造型美观,操作、维修方便。
机床数据 | 单位 | GDT-TH500 | GDT-TH630 | GDT-TH800 | GDT-TH1000 | |
工作台尺寸 | mm | 500×500 | 630×630 | 800×800 | 1000×1000 | |
工作台数量 | 标配单工作台,可选配交换式双工作台 | |||||
工作台回转度 | ° | 1°×360 | 1°×360 | 1°×360 | 1°×360 | |
最大负荷 | kg | 500 | 1200 | 2000 | 2500 | |
X/Y/Z轴行程 | mm | 600/610/600 | 1050/750/900 | 1300/1000/1000 | 1600/1000/1000 | |
主轴中心至工作台面距离 | mm | 40-650 | 120-870 | 120-1120 | 120-1120 | |
主轴端面至工作台中心距离 | mm | 60-660 | 130-1030 | 200-1200 | 200-1200 | |
锥度规格(型号/安装尺寸) | BT40/Φ150 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | ||
工作台T型槽(数目尺寸间距) | mm | 5-22/100 | 5-22/125 | 5-22/200 | 5-22/200 | |
主轴最高转速 | rpm | 6000 | 6000 | 6000 | 6000 | |
三轴切削进给速率 | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
三轴快速移动X/Y/Z | m/min | 30 | 24 | 20 | 20 | |
定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | |
重复定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
主轴驱动马达 | kw | 11 | 15 | 15 | 15 | |
X,Y,Z驱动马达 | kw | 3/3/3 | 3/3/3 | 4/3/4 | 4/3/4 | |
刀库容量(选配) | 把 | 24/30 | 30/40 | 30/40 | 30/40 | |
占地面积(长×宽×高) | mm | 2500/3300/2600 | 3850/3500/3200 | 4850/4300/4100 | 4850/4300/4100 | |
整机重量(约) | T | 7 | 10 | 12 | 16.5 | |
备注 | 十字滑台结构 | 倒“T”型结构 | 倒“T”型结构 | 倒“T”型结构 |
因技术更新,产品参数如有变化,想不另行通知。
